Macam Macam Komponen Elektronika
Ada banyak komponen kelistrikan dasar penting yang biasa ditemukan di rangkaian hampir semua periferal. Perangkat ini adalah blok bangunan penting dari sirkuit elektronik dan listrik. Komponen listrik ini dapat ditemukan dalam jumlah besar di motherboard, kartu video, hard disk, papan logika, dan di mana pun di komputer pribadi. Komponen rangkaian listrik dapat digabungkan satu sama lain dan dengan lusinan perangkat lain.
Sirkuit listrik pada berbagai bagian peralatan memiliki kesamaan. Banyak rangkaian memiliki resistor, induktor, kapasitor, transformator, sekering, dan sakelar. Memahami konsep komponen ini akan membantu Anda saat memecahkan masalah sirkuit. Oleh karena itu, artikel ini memberikan informasi tentang berbagai jenis komponen listrik dan simbol komponen listrik yang digunakan dalam proyek kelistrikan dan elektronik.
Kapasitor adalah komponen pasif linier dua terminal yang terbuat dari dua pelat konduktif dengan isolator di antara keduanya. Fungsi kapasitor adalah menyimpan energi listrik ketika muatan listrik dipaksakan ke konduktor listrik (pelat) dari sumber listrik. Kapasitor masih mempertahankan muatan ini bahkan setelah terputus dari sumber listrik. Kapasitor digunakan dengan resistor dalam rangkaian waktu dan juga dapat digunakan sebagai filter untuk memblokir sinyal DC, tetapi memungkinkan sinyal AC.
Muatan yang disimpan adalah Q = CV
Dimana,
V adalah tegangan yang diberikan, dan
C adalah reaktansi kapasitif
Oleh karena itu, arus yang melalui kapasitor adalah I = C dv / dt
Ketika arus DC diterapkan melintasi kapasitor, muatan positif dan negatif terbentuk di atas satu set pelat. Muatan tetap sampai kapasitor habis. Ketika arus AC diterapkan melintasi kapasitor, muatan positif dan negatif dibangun di atas satu set pelat selama bagian siklus ketika tegangan positif. Ketika tegangan menjadi negatif di paruh kedua siklus, kapasitor melepaskan apa yang telah diisi sebelumnya, dan kemudian mengisi daya dengan cara yang berlawanan.
Resistor adalah komponen listrik yang mengatur atau membatasi aliran arus listrik dalam suatu rangkaian. Ini juga dapat digunakan untuk memberikan tegangan tertentu ke transistor. Ketika arus mengalir melalui resistor, energi listrik diserap oleh resistor dan dihamburkan dalam bentuk panas. Resistor mungkin memiliki resistansi tetap atau variabel dan dapat ditemukan di resistor foto, termistor, pemangkas, varistor, humistor, dan potensiometer. Arus yang melalui resistor berbanding lurus dengan tegangan yang melintasi terminal resistor. Hubungan tersebut diwakili oleh hukum Ohm
(V = IR => I = V / R)
Induktor adalah komponen listrik pasif dua terminal, dan juga disebut sebagai koil atau reaktor. Fungsi induktor adalah menyimpan energi listrik dalam bentuk energi magnet. Umumnya terdiri dari konduktor, biasanya digulung menjadi gulungan. Ia bekerja berdasarkan prinsip dasar hukum induktansi Faraday. Ketika arus mengalir ke dalam kumparan dari kiri ke kanan, kumparan menghasilkan medan magnet searah jarum jam. Induktansi induktor diwakili oleh L = (µ.K.N2.S) / I.
Dimana,
L-induktansi
Koefisien K-Nagaoka
µ-Permeabilitas magnetik
N- Jumlah kumparan
S- Area penampang kumparan
I- Panjang kumparan dalam arah aksial
Trafo adalah perangkat listrik, di mana dua kumparan kawat dihubungkan oleh inti besi. Transformer memberikan kemampuan yang sangat dibutuhkan untuk mengubah level tegangan dan arus dengan mudah. Mereka digunakan untuk meningkatkan (menaikkan) atau menurunkan (menurunkan) tegangan AC. Prinsip kerja transformator adalah hukum induksi elektromagnetik Faraday, yaitu induktansi timbal balik antara dua rangkaian, yang dihubungkan oleh fluks magnet bersama. Transformator mengubah energi listrik dari satu rangkaian ke rangkaian lainnya dengan bantuan induksi timbal balik antara dua belitan tanpa sambungan listrik di antara keduanya, dan juga mentransformasikan daya dari satu rangkaian ke rangkaian lainnya tanpa mengubah frekuensi tetapi dengan level tegangan yang berbeda.
Trafo yang memiliki lilitan lebih banyak pada kumparan sekunder daripada kumparan primer disebut trafo step-up dan trafo step-down memiliki lebih banyak lilitan pada kumparan primer daripada kumparan sekunder (trafo step-down). Transformator adalah salah satu alasan utama kami menggunakan arus AC di rumah kami dan bukan DC: Tegangan DC tidak dapat diubah menggunakan transformator. Transformer datang dalam ukuran mulai dari yang kecil setara dengan satu inci, hingga yang besar yang beratnya ratusan pound atau lebih, tergantung pada tegangan dan arus yang harus mereka tangani.
5) Baterai
Baterai dengan simbol
Baterai dengan simbol
Baterai digunakan untuk mengubah energi kimia menjadi energi listrik melalui reaksi pelepasan elektrokimia. Baterai terdiri dari satu atau lebih sel yang masing-masing mengandung anoda (-), katoda (+) dan elektrolit. Anoda dan katoda disimpan dalam sirkuit listrik. Sel diklasifikasikan menjadi dua jenis sel primer dan sel sekunder, di mana sel primer tidak dapat diisi ulang sedangkan sel sekunder dapat diisi ulang.
6) Sekring
Fuse dengan simbol
Fuse dengan simbol
Sekring adalah sepotong kawat dari suatu material, yang digunakan untuk melindungi komponen dari kerusakan akibat arus ekstrim yang mengalir melaluinya. Ketika arus berlebih mengalir melalui rangkaian, kabel menjadi panas dan meleleh. Akibatnya arus berhenti mengalir. Saat sekring meleleh, elemen sekring menyerap sebagian energi. Energi ini diberikan oleh I2t, di mana 'I' adalah nilai puncak dari arus yang terputus, dan't 'adalah waktu yang dibutuhkan untuk membersihkan kesalahan. Saat sekring putus, itu memberi indikasi bahwa ada semacam kerusakan pada sirkuit.
Setiap jenis sekring dirancang untuk jumlah arus yang tepat. Sekering standar terdiri dari komponen utama seperti elemen sekring logam, satu set kontak, badan penyangga, dan sambungan. Elemen sekering terbuat dari tembaga, seng, perak, paduan atau aluminium untuk memberikan karakteristik yang dapat diprediksi. Ini mungkin dikelilingi oleh material atau udara, yang diusulkan untuk mempercepat pendinginan cairan non-konduktor busur atau alas silika yang digunakan.
7) Diode / LED
Dioda dengan simbol
Dioda dengan simbol
Dioda adalah perangkat, biasanya terbuat dari bahan semikonduktor yang memungkinkan arus mengalir ke satu arah; itu memblokir volume arus apa pun yang mencoba melawan aliran dalam kabel. Dioda sering digunakan di banyak sirkuit yang mengubah AC ke DC. Alternatif dioda adalah LED atau dioda pemancar cahaya, yang dirancang untuk memancarkan cahaya dengan frekuensi tertentu ketika arus diterapkan padanya. LED digunakan pada segala hal mulai dari hard disk, keyboard hingga remote control TV, dan sangat berguna sebagai elektronik yang dioperasikan dengan baterai dan indikator status di komputer.
8) Transistor:
Transistor
Transistor
Transistor adalah perangkat elektronik tiga terminal yang terbuat dari bahan semikonduktor yang mengatur tegangan atau aliran arus dan bertindak sebagai sakelar untuk sinyal elektronik. Ada dua jenis transistor PNP dan NPN, kebanyakan rangkaian cenderung menggunakan transistor NPN. Transistor dirancang dalam berbagai bentuk dan memiliki tiga terminal yaitu basis, emitor dan kolektor. Dimana, basis bertanggung jawab untuk mengaktifkan transistor, emitor adalah timbal negatif dan kolektor adalah timbal positif.
9) Sirkuit Terpadu:
Sirkuit terpadu
Sirkuit terpadu
Sirkuit terpadu juga disebut sebagai IC dan terkadang juga disebut microchip, adalah semikonduktor tempat jutaan resistor, kapasitor, dan transistor dibuat. Dapat berfungsi sebagai osilator, penguat, pengatur waktu dan mikroprosesor. Sebuah IC diklasifikasikan sebagai linier atau nonlinier tergantung pada aplikasinya. Sirkuit terintegrasi linier atau analog memiliki output variabel kontinu dan itu tergantung pada level sinyal input. Sirkuit terpadu linier ini digunakan sebagai penguat frekuensi audio dan frekuensi radio. Sirkuit terpadu digital beroperasi hanya pada beberapa keadaan yang ditentukan, bukan pada rentang amplitudo sinyal yang kontinu. IC ini digunakan dalam modem, komputer, penghitung frekuensi dan jaringan komputer. Blok bangunan dasar dari IC digital adalah gerbang logika, yang bekerja dengan data biner.
10) Relai:

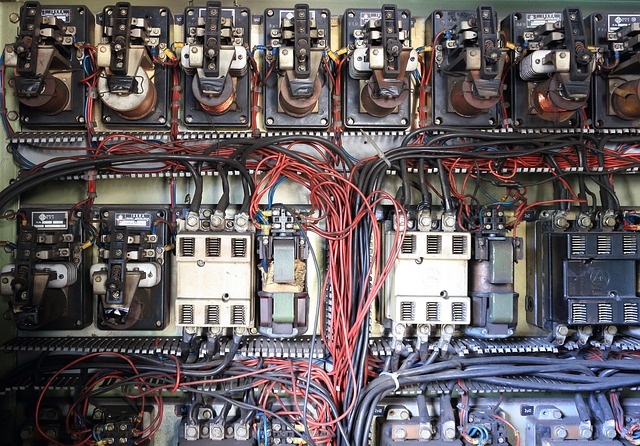

Relai
Relai
Relai adalah sakelar elektromekanis, yang digunakan untuk mengontrol rangkaian dengan menggunakan satu ssinyal ignal atau daya rendah. Relai pertama digunakan sebagai penguat di sirkuit telegraf jarak jauh. Pada dasarnya, relai terdiri dari angker, elektromagnet, pegas, dan rangkaian kontak listrik. Tidak ada sambungan listrik di dalam relai antara kedua rangkaian dan rangkaian ini dihubungkan satu sama lain melalui sambungan magnet. Relai digunakan untuk melakukan operasi logis di komputer dan pertukaran telepon.
11) Sakelar:
Sakelar
Sakelar
Sakelar adalah komponen listrik yang digunakan untuk memutus rangkaian listrik, memutus arus dan menyalurkan arus dari satu konduktor ke konduktor lain. Ia bekerja dengan mekanisme ON dan OFF. Saklar diklasifikasikan menjadi empat jenis seperti single pole single throw (SPST), single pole double throw (DPST), double pole single throw (DPST) dan double pole double throw (DPDT).
12) Motor:
Motor
Motor
Motor adalah perangkat yang mengubah energi listrik menjadi energi mekanik. Ini termasuk stator, rotor, bantalan, kotak saluran, eyebolt, dan penutup. Motor listrik ada di sekitar kita, dari peralatan umum hingga komputer kita yang paling rumit. Motor ini bersih dan relatif kompeten untuk tugas yang mereka lakukan jika dibandingkan dengan alternatif hidrolik atau pneumatik. Ini diklasifikasikan ke dalam berbagai jenis seperti, motor stepper, motor DC sikat, motor DC brushless, motor sinkron magnet permanen, motor induktansi AC dan motor reluktansi switched.
13) Pemutus Sirkuit:
Pemutus sirkuit
Pemutus sirkuit
Pemutus sirkuit adalah perangkat sakelar mekanis yang dioperasikan secara otomatis. Pemutus arus digunakan untuk melindungi rangkaian listrik dari kerusakan akibat korsleting yang berlebihan. Fungsi dasar dari circuit breaker adalah untuk menghentikan aliran arus dan mendeteksi kondisi yang salah. Ini terdiri dari dua kontak seperti kontak bergerak dan kontak tetap. Kontak bergerak digunakan untuk membuat dan memutus sirkuit menggunakan energi yang tersimpan dalam bentuk pegas atau udara terkompresi. Kontak tetap termasuk pegas yang menahan kontak bergerak setelah penutupan. Pemutus sirkuit terdiri dari dua kumparan, kumparan penutup dan kumparan tersandung. Dimana kumparan penutup digunakan untuk menutup rangkaian dan kumparan tripping digunakan untuk trip rangkaian.
Demikianlah beberapa komponen kelistrikan dasar yang digunakan dalam melaksanakan berbagai proyek kelistrikan dan perangkat atau perkakas. Kami harap Anda puas dengan artikel ini dan yakin bahwa Anda telah mendapatkan gambaran tentang komponen kelistrikan. Selain itu, jika Anda memiliki pertanyaan tentang pengujian komponen ini dalam rangkaian praktis dan prosedur perakitannya, Anda dapat berkomentar di bawah ini.
